SR锁存器
之前一直都没怎么理解SR触发器的锁存和不稳定原理，但是在仔细思考研究其电路实现和真值表之后，发现遇事不决果然还是得研究真值表。
其实SR触发器实现Set，Reset和锁存的本质就是利用真值表里的0 0项，因为只有0 0才能设置为1，因此，如果一端是0 0, 那么另一端根据内反馈电路，必定有一个输入是1，而只要有一个输入为1，那这一端的输出就必定是0。形成完美闭环。
Set和Reset其实就是看哪一端的输入不是1，如果两端都不是1，则结果不变，形成锁存的效果。
而至于为什么两个输入都是1会不稳定，指得其实是当两个输入全为1时，两个输出的值会一直变化，没有一个确定的值。
试想一下
- 如果两个输入都是1，然后变为两个输入都是0，此时两个或非门都会变为1，但是谁先变取决于门延迟，电路延迟等其他因素。因此，如果重复运行电路很多次，就会发现每一次的结果都不一样，有时是门1的值是1，有时是门2。
- 如果两个输入是正常的值，无论哪一个逻辑门先变，结果将会是一样的。比如门1输入是1，门2输入是0，如果门1先变，根据之前的结论，门1的输出绝不可能是1。所以门2的输入只能是0 0，这也就说明门1的输入是1 1。如果门2先变，还是根据之前结论，门2的其中一个输入是门1的输出，而门1的输出不可能是1。所以门2的输入只能是0 0，输出1。完美闭环。
情况1 - 亚稳态
| Nor gate 1 | Nor gate 1 | |
|---|---|---|
| 输入1 | 1（外部输入） | 1（外部输入） |
| 输入2 | 0（内部反馈） | 0（内部反馈） |
| 输出 | 0 | 0 |
| 输入1 - 第二轮 | 0（外部输入） | 0（外部输入） |
| 输入2 - 第二轮 | 0 | 0 |
| 输出 - 第二轮 | 0 or 1（谁先）？ | 0 or 1（谁先）？ |
情况1 - 亚稳态
| Nor gate 1 | Nor gate 1 | |
|---|---|---|
| 输入1 | 1（外部输入） | 1（外部输入） |
| 输入2 | 0（内部反馈） | 0（内部反馈） |
| 输出 | 0 | 0 |
| 输入1 - 第二轮 | 0（外部输入） | 0（外部输入） |
| 输入2 - 第二轮 | 0 | 0 |
| 输出 - 第二轮 | 0 or 1（谁先）？ | 0 or 1（谁先）？ |
情况1 - 稳态 - 门1先变
| Nor gate 1 | Nor gate 1 | |
|---|---|---|
| 输入1 | 1（外部输入） | 0（外部输入） |
| 输入2 | 0 / 1（内部反馈，无论是0还是1都不影响输出） | 0（内部反馈，来自门1输出） |
| 输出 | 0（只可能是0） | 1 |
D锁存器
D锁存器相比SR锁存器，改良了输入有可能都为1的亚稳态问题。具体实现方法是在SR锁存器的SR输出外接一些逻辑门并使用新的两个输入D和WE，D是输入，并联两个与门，其中一个串联一个非门。WE是使能，并联两个与门。使能用于实现锁存，D用于Set和Reset。非常巧妙
- 带复位和使能功能的D锁存器
D触发器
D触发器其实就是两个D锁存器串联，并搭配一个互反的使能型号。当上升沿的低电平到来时，第一个锁存器保存数据，第二个不变。高电平到来时，第一个锁存器传输数据给第二个锁存器，然后第二个锁存器保存数据。
- 带复位和使能功能的D触发器
寄存器
寄存器其实就是很多个触发器组合在一起，这些触发器共享同一个复位和时钟信号。
之后为了演示方便，已经实现的结构将直接使用现成的器件。
- 带复位的4位寄存器
计数器
我们已经实现了一个非常简单的4位寄存器，有了寄存器和加法器，便能实现计数器，原理很简单。就是将每一次的加法器结果保存在寄存器里，然后下一次加法调用之前的结果。这里我直接用了一个现成的7段LED译码器，不然空间放不下。具体实现如下：
数列求和电路
有了寄存器和加法器，也能实现其他一些比较高级的数学操作，比如数列求和。这里直接使用之前的计数器和一个加法器即可。实现如下：
电子时钟

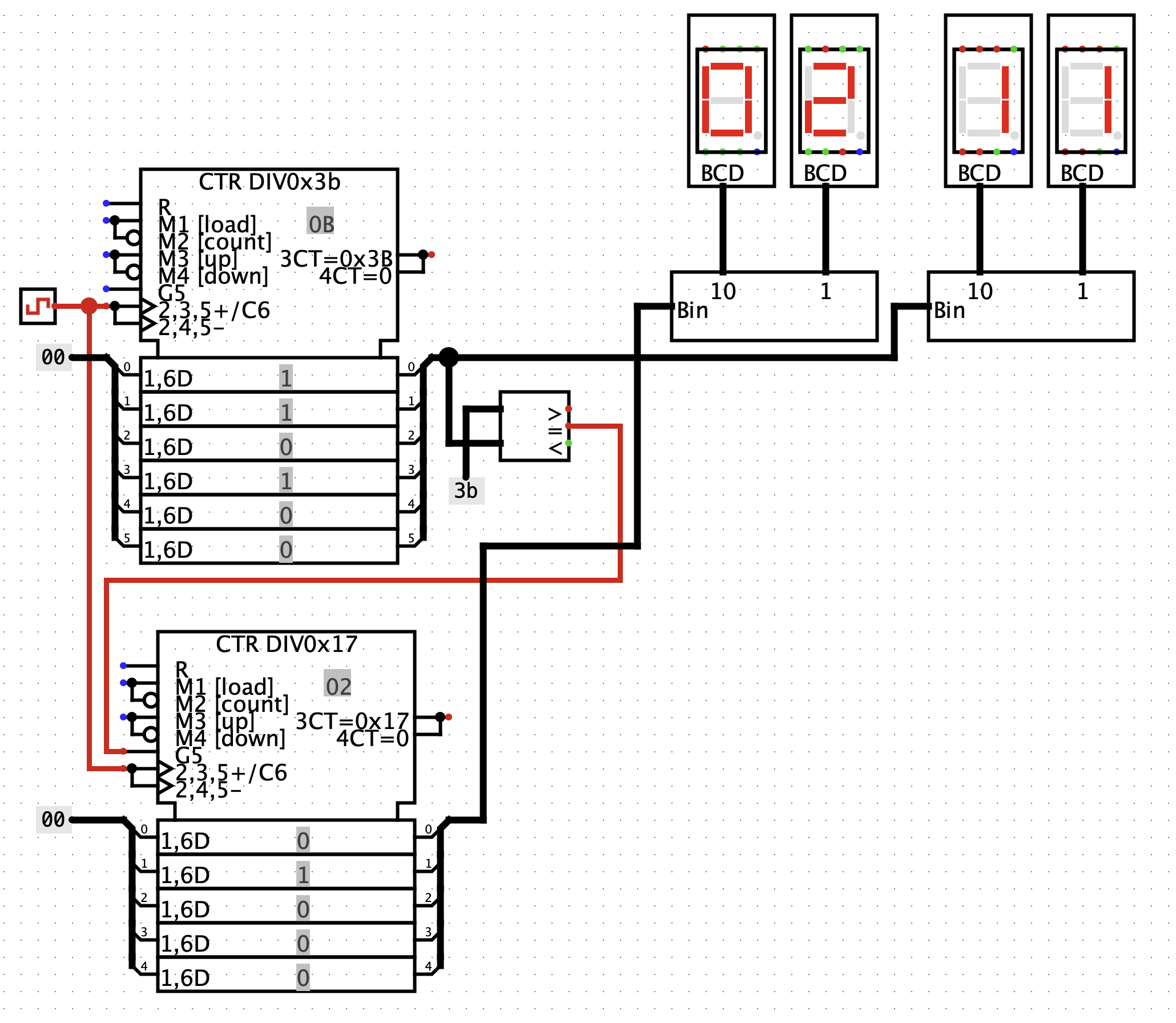

费大力气硬是又用寄存器，又用很复杂的逻辑门，回过头来发现为什么直接使用计数器和比较器呢？发现小丑竟是我自己。原理实现非常简单，就是计数器计数到59之后，比较器输出到下一个计数器，然后下一个计数器加1实现分钟计时。Falstad没有比较器，因此直接使用logism设计。完美运行。
